Como garantir uma instalação de cabos elétricos realmente segura?
A instalação de cabos elétricos exige atenção técnica e cumprimento rigoroso das normas brasileiras. Uma execução incorreta pode causar sobreaquecimento, falhas no sistema e até incêndios.
Por isso, entender critérios de separação, espaçamento e isolamento é essencial para garantir eficiência, segurança e durabilidade das instalações.
Por que separar cabos de diferentes circuitos é indispensável
A separação entre cabos de força e cabos de sinais deve ocorrer desde o projeto. Essa prática evita interferências eletromagnéticas e assegura o funcionamento adequado de equipamentos de controle, sensores e sistemas de comunicação.
Cabos de força: transportam correntes de alta potência, usados em motores, máquinas industriais e iluminação.
Cabos de sinais: transmitem informações de baixa corrente, essenciais para áudio, vídeo e dados.
Misturar esses cabos compromete a integridade dos sinais e pode gerar ruídos, falhas e riscos de choque elétrico. O correto é planejar rotas separadas, utilizando bandejas, dutos e espaçamento físico definido pelas normas NBR 5410 e NBR 14039.
Normas e espaçamento ideal em instalações elétricas
A NBR 5410 trata das instalações de baixa tensão (até 1 kV), enquanto a NBR 14039 regula sistemas de média tensão (1 a 36 kV). Ambas especificam critérios de roteamento, proteção e distâncias mínimas entre cabos.
Um espaçamento insuficiente impede a dissipação térmica adequada e aumenta a temperatura dos condutores, acelerando o envelhecimento do isolamento. Já o excesso de proximidade entre cabos paralelos pode causar interferências e desequilíbrios na corrente.
Parâmetros práticos de espaçamento
Cabos de baixa tensão: distância mínima para ventilação e dissipação de calor.
Cabos de média tensão: afastamento maior, reduzindo riscos de descarga elétrica.
Cabos em paralelo: manter simetria no comprimento e distância entre fases.
Esses cuidados preservam o desempenho do sistema e aumentam a vida útil dos condutores.
Instalação segura de cabos em paralelo
Instalar cabos em paralelo é uma prática comum em projetos de maior potência. No entanto, para garantir equilíbrio entre as correntes, é preciso que:
os cabos tenham o mesmo comprimento e seção transversal;
o roteamento seja simétrico, evitando assimetrias;

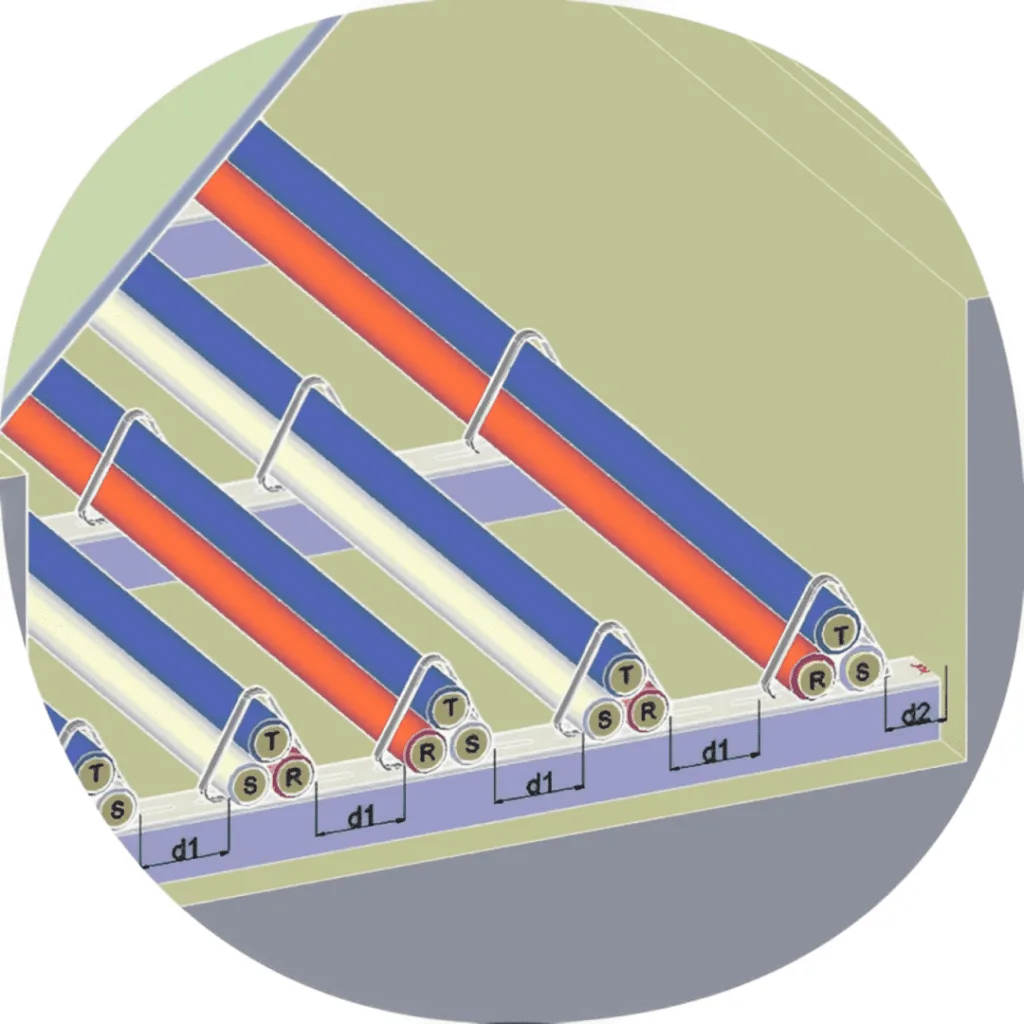

o campo magnético seja compensado, preferencialmente com disposição em trifólio.
De acordo com as normas internacionais, a diferença máxima de corrente entre cabos paralelos não deve ultrapassar 10%. Ultrapassar esse limite exige fusíveis individuais, conforme a norma DIN VDE 0100-430 (2010).
O papel do isolamento e dos testes de integridade
O isolamento elétrico é responsável por proteger o condutor e evitar vazamentos de corrente. Em cabos de baixa tensão, o PVC é amplamente utilizado, mas sofre degradação térmica com o tempo, perdendo resistência e flexibilidade.
Para identificar desgastes, realizam-se testes não destrutivos como:
Teste de resistência de isolamento – mede a capacidade do material em suportar tensão.
Teste de tração mecânica – avalia a resistência do isolamento à ruptura (valores abaixo de 50% indicam substituição).
Índice de envelhecimento – monitora a variação da resistência elétrica sob tensão controlada.
Inspeção visual – identifica rachaduras, alteração de cor e brilho, embora dependa da experiência do técnico.
Esses ensaios permitem prever a vida útil dos cabos e reduzir paradas não programadas em sistemas elétricos.
Tecnologias avançadas na inspeção de cabos elétricos
Com o avanço da tecnologia, redes neurais artificiais (RNAs) vêm sendo aplicadas na análise de imagens digitais de cabos.
Esse tipo de automação reduz erros humanos e torna o diagnóstico preditivo mais eficiente, permitindo programar substituições antes da falha.
Como calcular o espaçamento ideal no dimensionamento de cabos
O dimensionamento correto começa pela verificação da capacidade de corrente e da resistência elétrica dos cabos.
Registre todos os cálculos e dados técnicos utilizados, o que garante conformidade com as normas e facilita futuras manutenções.
Etapas essenciais do dimensionamento
Coleta de dados: cargas, tensão e ambiente de instalação.
Cálculo de corrente: conforme potência dos equipamentos.
Consulta às normas: NBR 5410, NBR 14039 e tabelas de capacidade.
Definição do espaçamento: de acordo com o tipo e temperatura dos cabos.
Instalação e teste final: verificação térmica e elétrica completa.
Essas etapas asseguram instalações mais seguras, eficientes e duráveis, evitando retrabalho e falhas futuras.
Quais são os passos para o dimensionamento ideal de cabos elétricos?
O dimensionamento de cabos elétricos é um processo crítico para garantir que uma instalação elétrica seja segura e eficiente.
Os passos gerais para dimensionar cabos elétricos são os seguintes:
Os detalhes específicos variam dependendo do projeto e das normas locais ou nacionais.
É fundamental seguir as melhores práticas e diretrizes técnicas para garantir uma instalação elétrica segura e eficaz.
Qual é a diferença entre montagem de cabos justapostos e em trifólios?
A diferença entre a montagem de cabos justapostos e em trifólio está relacionada à forma como os cabos são atraentes e agrupados em instalações elétricas:
Em resumo, a principal diferença entre a montagem de cabos justapostos e em trifólio é na forma como os cabos são posicionados em relação uns aos outros, com a montagem em trifólio permitindo um melhor resfriamento e dissipação de calor devido ao espaço entre os cabos.
A escolha entre essas configurações dependerá das necessidades específicas do projeto e das condições de operação.
