Saiba Como Funcionam as Usinas Hidrelétricas

Sumário - Saiba Como Funcionam as Usinas Hidrelétricas

O QUE SÃO USINAS HIDRELÉTRICAS?

Tipos de Usinas Hidrelétricas

Existem diversos tipos de usinas hidrelétricas, cada uma com características específicas adequadas para diferentes condições geográficas, hidrológicas e demandas energéticas.

Alguns dos principais tipos de usinas hidrelétricas são:

1. Usina a fio d’água

Nesse tipo de usina, não há a formação de um grande reservatório. A água é captada diretamente do curso do rio e passa pelas turbinas, gerando eletricidade. É uma opção mais sustentável, pois causa menos impacto ambiental e socioeconômico.

2. Usina a reservatório

É o tipo mais comum de usina hidrelétrica, onde um reservatório é construído para armazenar a água. O controle do fluxo permite regular a geração de energia, atendendo às demandas sazonais e horárias.

3. Usina a fio d’água com acumulação

Similar à usina a fio d’água, mas possui um pequeno reservatório para armazenar água durante curtos períodos de pico de demanda.

4. Usina de acumulação por bombeamento

Essas usinas têm dois reservatórios em diferentes altitudes. Em momentos de baixa demanda, a água é bombeada para o reservatório superior, e em períodos de alta demanda, a água é liberada para o reservatório inferior, passando pelas turbinas e gerando energia.

 5. Usina de derivação

Utiliza parte da água do rio através de um canal ou túnel, sem a necessidade de construir um grande reservatório.

6. Usina de gravidade

Aproveita a energia potencial da água armazenada em um reservatório elevado, permitindo que a água flua através das turbinas com grande pressão.

7. Usina subterrânea

Construída em cavernas subterrâneas para aproveitar as quedas d’água naturais, minimizando o impacto visual no meio ambiente.

Em resumo, esses são alguns dos principais tipos de usinas hidrelétricas, cada um com suas vantagens e desvantagens.

Todavia, a escolha do tipo de usina depende das características do local, da disponibilidade de recursos hídricos e das necessidades de geração de energia da região.

AS PRINCIPAIS PARTES DE UMA USINA HIDRELÉTRICA

Uma usina hidrelétrica é composta por diversas partes que desempenham funções específicas no processo de geração de energia.

Portanto, esses elementos são fundamentais para o correto funcionamento e a geração de energia nas usinas hidrelétricas.

Cada um deles desempenha um papel específico e integrado ao processo de produção de energia limpa e renovável a partir da força da água.

Veja a seguir os principais componentes de uma usina hidrelétrica:

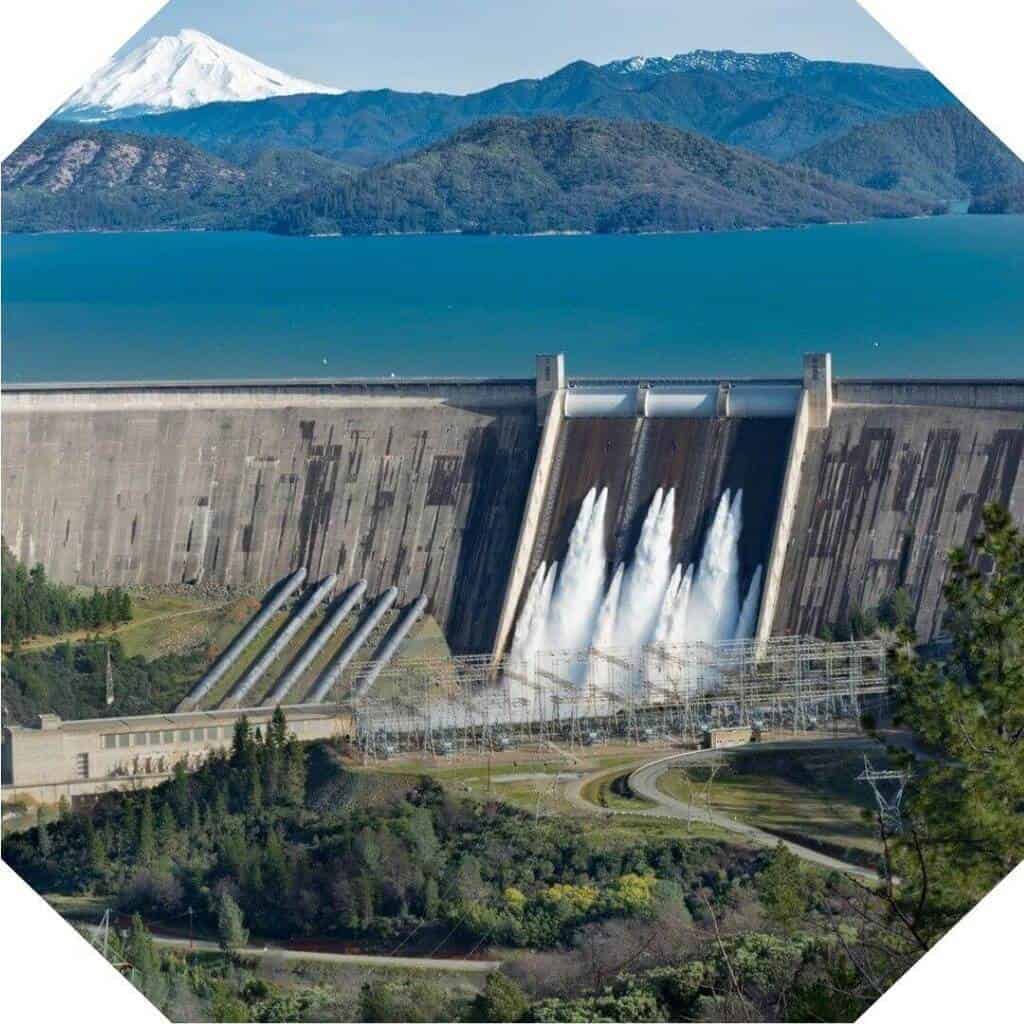

Barragem

A barragem é uma estrutura geralmente construída em concreto ou terra, com o propósito de represar a água de um rio para criar um reservatório.

Dessa forma, ela desempenha um papel fundamental no controle da vazão da água, permitindo regular o fluxo que passa pelas turbinas da usina.

Além disso, a barragem pode ser utilizada para armazenar água em períodos de baixa demanda de energia, liberando-a posteriormente para geração em momentos de pico.

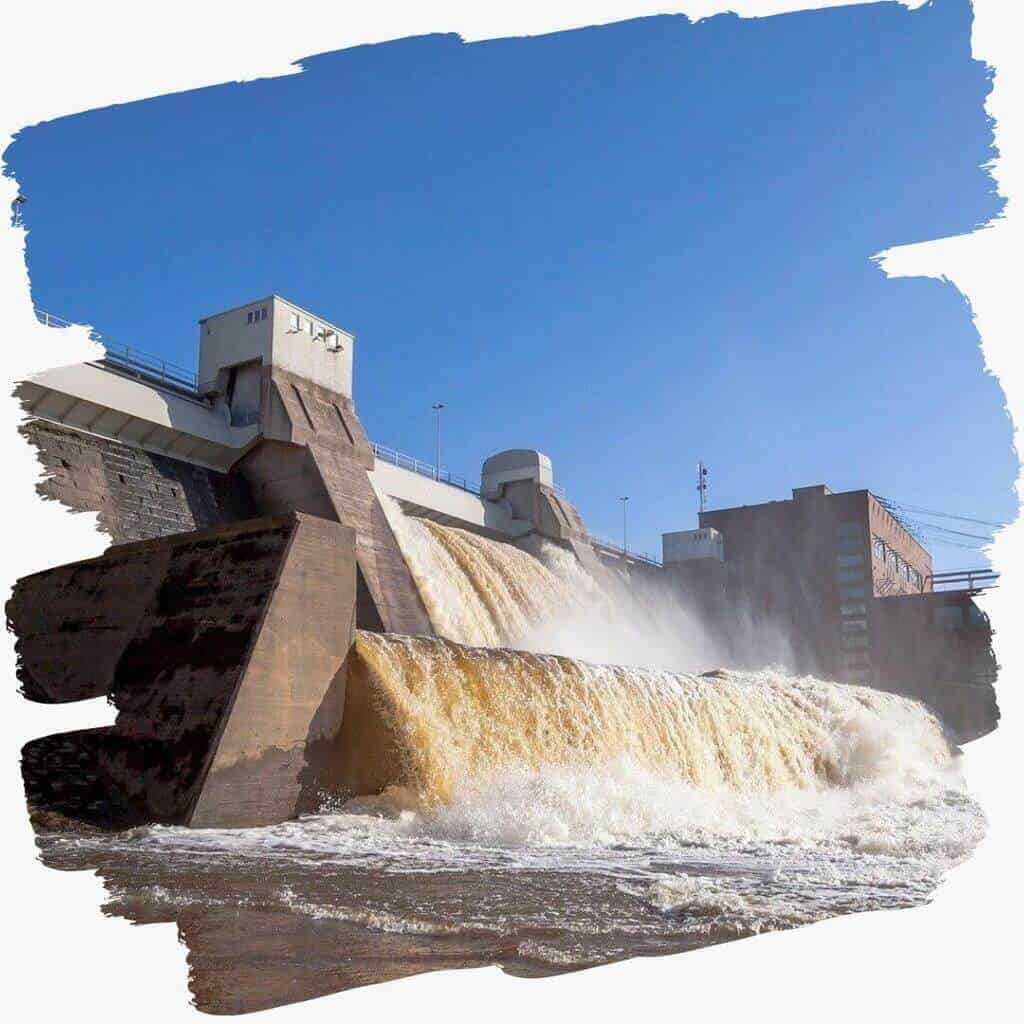

Vertedouro

O vertedouro é uma estrutura que fica na parte superior da barragem e é usada para liberar o excesso de água do reservatório quando seu nível está muito alto, geralmente em épocas de chuvas intensas.

Consequentemente, ao abrir as comportas do vertedouro, uma grande quantidade de água é liberada, evitando que o reservatório transborde e cause inundações.

Por outro lado, o dimensionamento dos vertedouros é baseado em estudos hidrológicos e hidráulicos, considerando vazão máxima e características do reservatório e bacia.

Desta forma, garante-se a segurança da barragem e a estabilidade do sistema, se tornando uma medida muito importante a ser tomada.

Descarga de Fundo

A descarga de fundo de uma usina hidrelétrica é uma estrutura projetada para liberar água do reservatório por meio de uma abertura na base da barragem.

Logo, esse mecanismo é utilizado principalmente para esvaziar ou reduzir o nível do reservatório de forma controlada e segura.

Por fim, a descarga de fundo é acionada quando há necessidade de liberar uma grande quantidade de água rapidamente, como em situações de chuvas intensas ou para manutenção da barragem.

Essa descarga ajuda a evitar o transbordamento do reservatório e a garantir a estabilidade da barragem, contribuindo para a segurança e o adequado funcionamento da usina hidrelétrica.

Ensecadeira

A ensecadeira de uma usina hidrelétrica é uma estrutura temporária utilizada durante a construção ou manutenção da barragem.

Resumindo, é uma técnica que utiliza uma parede temporária ou dique para desviar o fluxo de água e possibilitar o trabalho em áreas normalmente submersas de um leito de rio.

Desta forma, essa técnica possibilita construir estruturas submersas, como pilares, comportas, base para turbinas, garantindo segurança aos trabalhadores e facilitando atividades no leito do rio.

Após a conclusão das obras, a ensecadeira é removida, e o fluxo natural da água é restabelecido.

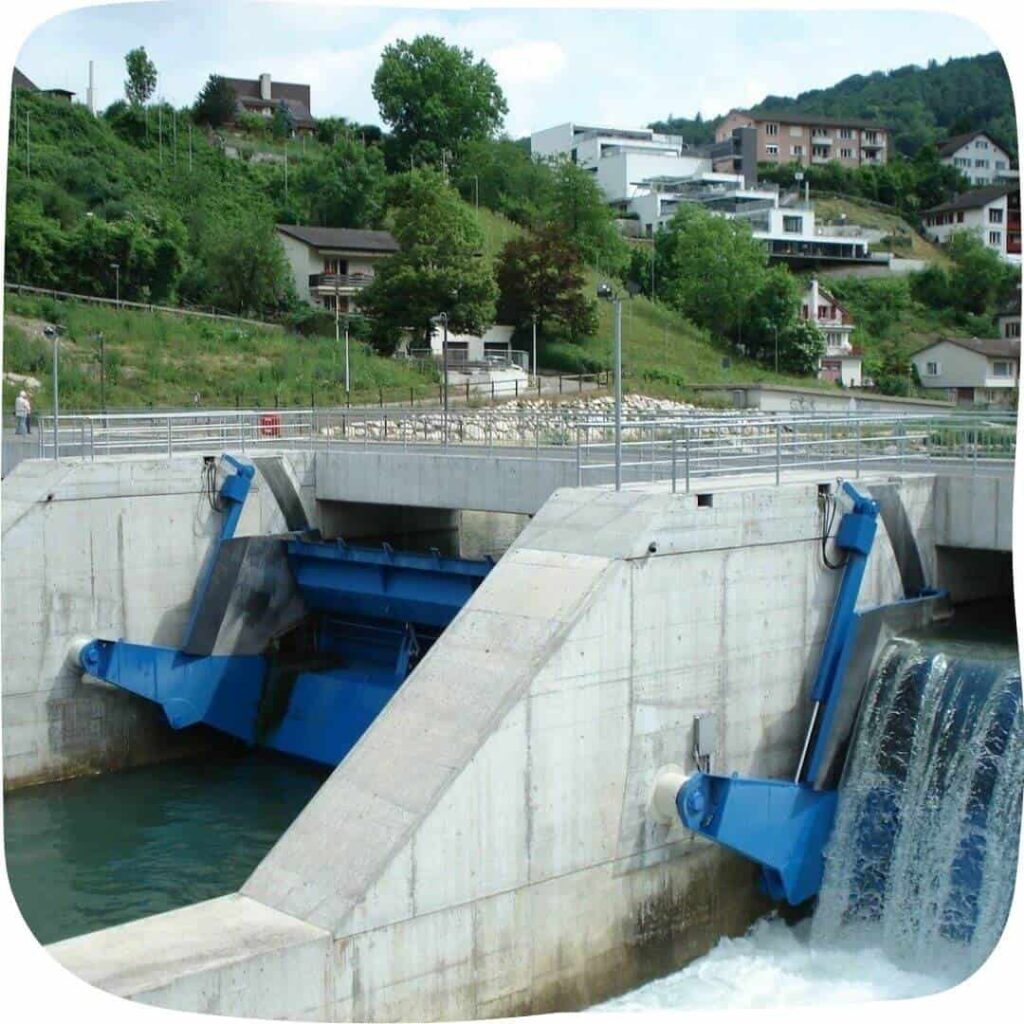

Tomada d'água

A tomada d’água é uma estrutura localizada na parte inferior da barragem ou do reservatório, responsável por captar a água e direcioná-la para as turbinas.

Desta maneira, a tomada d’água possui comportas que podem ser abertas ou fechadas para controlar o fluxo de água, além de grades para evitar que detritos e peixes entrem nas turbinas.

Em outras palavras, ela desempenha um papel fundamental na usina hidrelétrica, pois sua eficiência é crucial para o correto funcionamento das turbinas e, por consequência, para a produção efetiva de energia elétrica.

Por isso, a mesma é projetada para garantir que a quantidade certa de água seja captada e que o processo ocorra com eficiência.

Câmara de Carga

A câmara de carga de uma usina hidrelétrica é uma estrutura localizada entre o tubo de sucção e as turbinas.

Assim, a sua principal função é controlar e regular o fluxo de água que chega às turbinas.

Logo, essa câmara possui comportas ou válvulas que podem ser ajustadas para aumentar ou reduzir o volume de água que passa pelas turbinas, permitindo o controle da potência de geração de energia.

Além disso, a câmara de carga também ajuda a garantir uma distribuição uniforme do fluxo de água entre as turbinas, otimizando o desempenho e a eficiência da usina hidrelétrica.

Por fim, a câmara de carga é uma peça fundamental para o correto funcionamento do sistema de geração de energia.

Chaminé de Equilíbrio

A chaminé de equilíbrio de uma usina hidrelétrica fica localizada na parte superior da casa de força, sua principal função é garantir a estabilidade e o equilíbrio hidráulico durante a operação das turbinas.

Quando a demanda por energia elétrica é baixa, a quantidade de água que passa pelas turbinas pode ser menor do que a quantidade que entra na tomada d’água.

A chaminé de equilíbrio de carga armazena o excesso de água temporariamente, evitando oscilações indesejadas no sistema e mantendo uma pressão hidráulica constante nas turbinas.

Portanto, esse mecanismo é fundamental para garantir uma operação estável e eficiente da usina hidrelétrica, proporcionando uma produção contínua e confiável de energia elétrica.

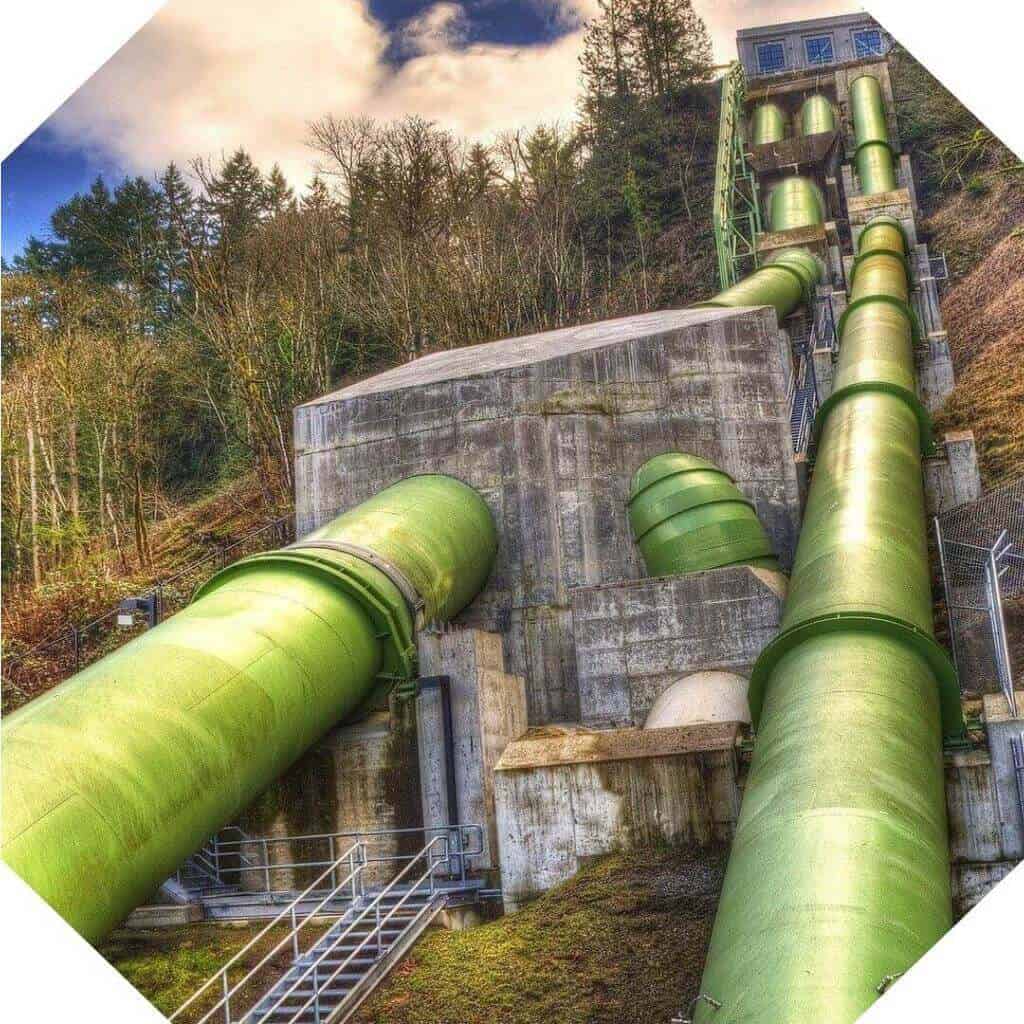

Condutos e Tubulações

Os canais dos condutos forçados e as tubulações são elementos cruciais na usina hidrelétrica, pois têm o papel de conduzir a água de maneira eficiente desde a tomada d’água até a chegada nas turbinas.

Nesse sentido, esses sistemas são projetados cuidadosamente para minimizar as perdas de energia durante o transporte da água. As perdas podem ocorrer devido a atrito, turbulência e outras resistências encontradas ao longo do percurso.

Desta forma, são utilizados materiais de alta qualidade e técnicas avançadas de engenharia para reduzir ao máximo tais perdas e garantir que a energia cinética da água seja aproveitada de forma eficiente.

De antemão, eles podem ser construídos em túneis escavados em montanhas ou em canais a céu aberto, dependendo da topografia do terreno e das características do projeto.

As tubulações, por sua vez, fazem parte dos condutos forçados, sendo responsáveis por conduzir a água sob alta pressão até as turbinas.

Geralmente, essas tubulações são feitas de aço ou concreto, podendo ter grandes diâmetros, conforme a quantidade de água que precisam transportar.

Subestação

A subestação é o local onde a energia elétrica gerada pela usina é transformada em tensões mais elevadas para ser transmitida com menor perda de energia pela rede de distribuição.

Nesse local, os transformadores aumentam a tensão elétrica para os níveis adequados para a transmissão e distribuição em longas distâncias até os consumidores finais.

Veja nossa postagem onde explanamos mais sobre Subestações – Qual Tipo Escolher.

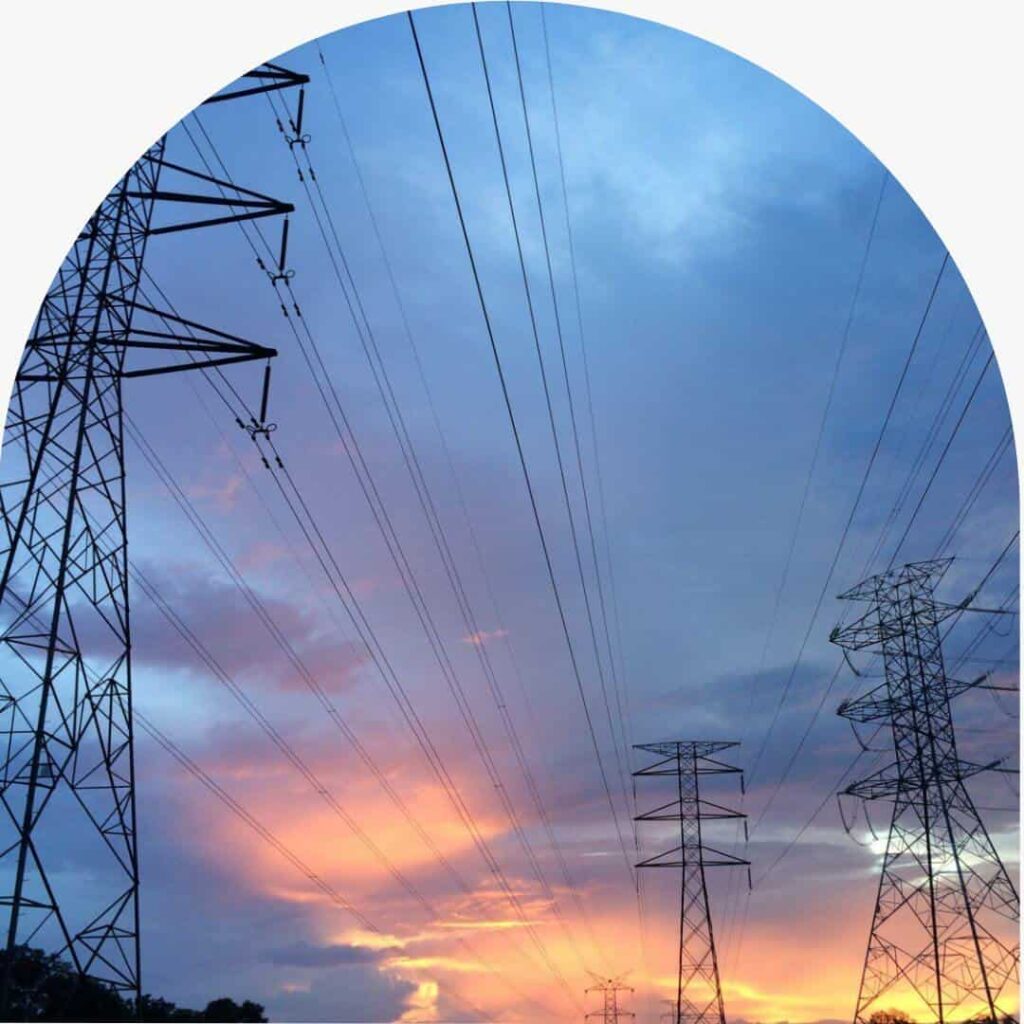

Linhas de Transmissão

As linhas de transmissão são cabos condutores de alta voltagem que transportam a eletricidade da usina hidrelétrica para os centros urbanos e industriais.

Assim ,essas linhas são conectadas com a rede de distribuição, que, por sua vez, leva a eletricidade aos consumidores finais.

Se você deseja saber mais sobre linhas de transmissão, veja a postagem que fizemos sobre esse assunto clicando aqui.

Casa de Força

A casa de força é um ambiente controlado e de alta segurança, pois abriga equipamentos de grande porte e relevância para a operação da usina.

Por isso, é nesse local que as turbinas hidráulicas e geradores elétricos estão instaladas.

A casa de força abriga também os equipamentos de controle, monitoramento e proteção necessários para garantir o funcionamento seguro e eficiente da usina.

Em usinas hidrelétricas de grande porte, as alturas entre os pisos mais baixos até aos níveis mais altos, é extremamente grande para aproveitamento máximo do fluxo da água em relação a queda.

Desta forma, há um rendimento considerável na geração de energia.

Como exemplo dessa diferença de nível, podemos ver a grandiosa obra da Usina de Itaipu.

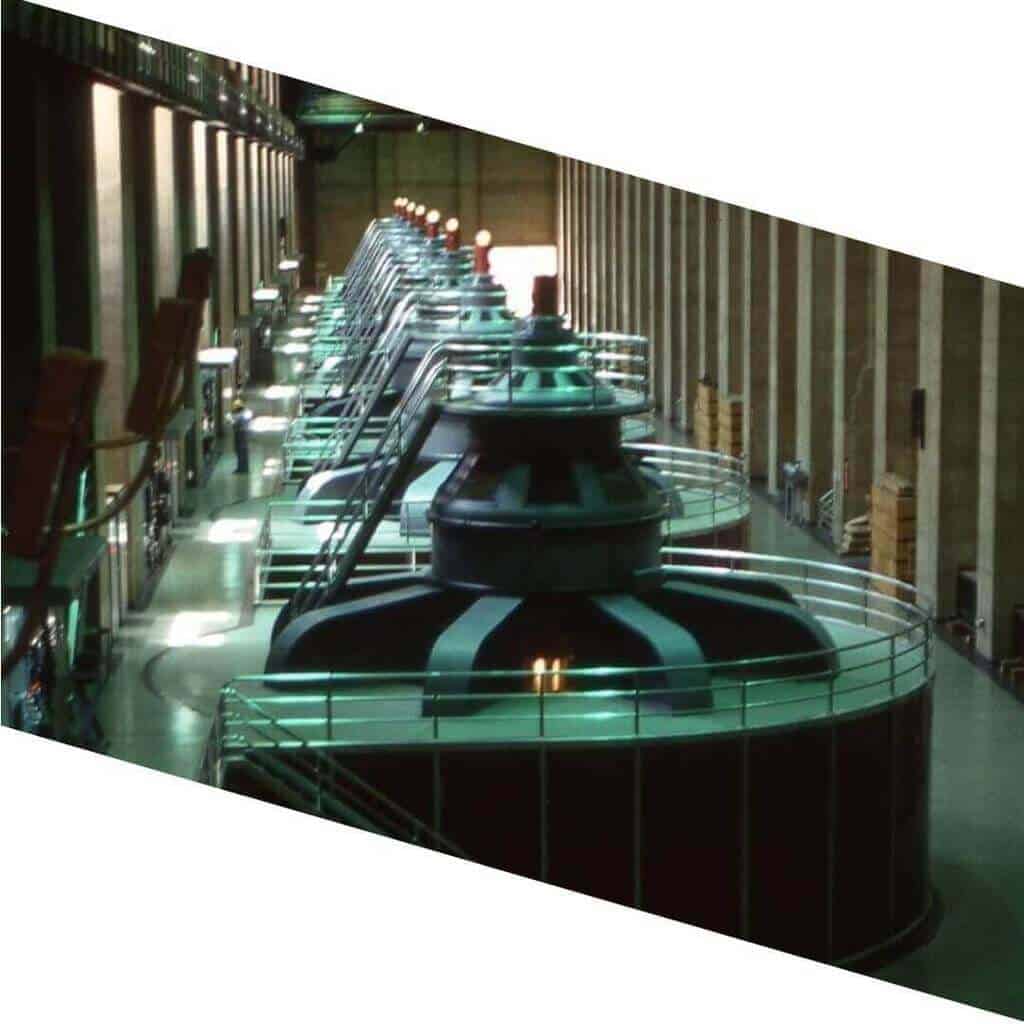

Sala de Máquina

A sala de máquinas é uma parte fundamental da casa de força em uma usina hidrelétrica. É o espaço onde estão localizados os principais equipamentos responsáveis pela geração de energia elétrica.

Logo, em uma usina hidrelétrica, a sala de máquinas abriga principalmente as turbinas hidráulicas e os geradores elétricos.

Bem como, a sala de máquinas é projetada para acomodar esses equipamentos pesados e volumosos, proporcionando espaço adequado para a operação, manutenção e inspeção regular das turbinas e geradores.

Turbina

As turbinas são dispositivos mecânicos que convertem a energia hidráulica da água em energia mecânica de rotação, e elas são conectadas aos eixos dos geradores.

Porém, existem diferentes tipos de turbinas, cada uma adequada para diferentes condições hidráulicas.

Segue abaixo alguns tipos mais usados no Brasil:

• Francis
• Pelton
• Kaplan
• Arquimedes
• Bulbo

As turbinas são selecionadas e dimensionadas conforme a vazão e a queda da água, as características da casa de força, entre outros fatores fundamentais para trazer o melhor rendimento possível com total segurança ao sistema.

Assim, seu design e eficiência são essenciais para garantir o máximo aproveitamento da energia cinética da água.

Saiba mais sobre turbinas clicando aqui.

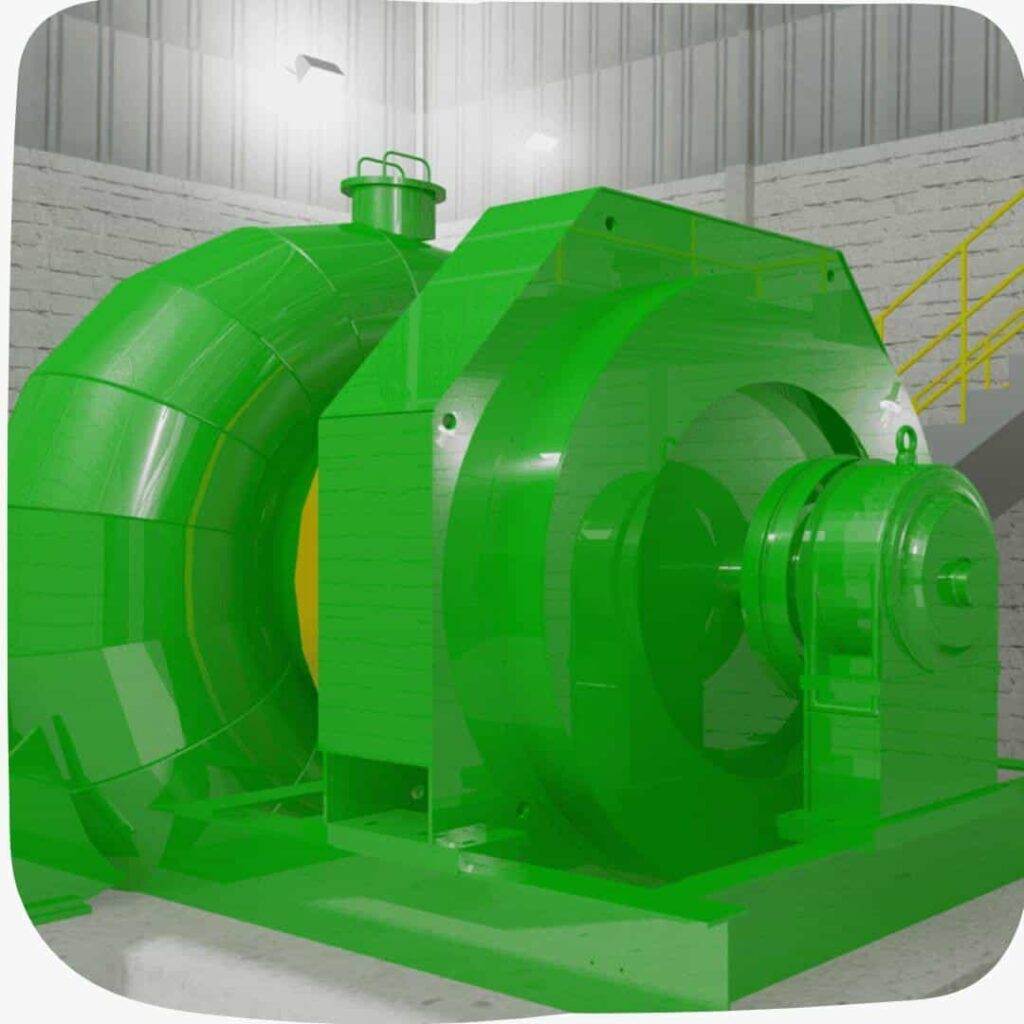

Gerador Elétrico

Os geradores são dispositivos eletromagnéticos que convertem a energia mecânica das turbinas em energia elétrica.

O movimento rotacional dos eixos das turbinas gera um campo magnético no interior dos geradores, induzindo a produção de eletricidade nas bobinas do gerador.

Com efeito, eles são projetados para operar com alta eficiência e confiabilidade, garantindo a geração constante de energia elétrica.

Logo, são fabricados em diferentes tamanhos e capacidades, dependendo da potência necessária na usina.

Nas usinas hidrelétricas, onde grandes quantidades de energia são geradas, os geradores são geralmente de grande porte e exigem manutenção periódica para garantir seu funcionamento ideal.

Tubo de Sucção de Saída

O tubo de sucção é uma estrutura que tem a função de conduzir a água após sua passagem pelas turbinas.

Após a transformação da energia hidráulica em energia mecânica pelas turbinas, a água deve ser direcionada de volta ao rio ou reservatório.

Portanto, esse tubo é projetado para permitir a saída da água com a menor perda de energia possível, garantindo que o processo de geração de energia seja eficiente e sustentável.

Sistema de Resfriamento

A casa de força possui um sistema de resfriamento para manter as turbinas e geradores em uma temperatura adequada durante a operação.

À medida que a usina gera energia, os equipamentos e geradores aquecem, tornando o resfriamento uma necessidade para evitar o superaquecimento e possíveis danos.

Neste caso, o monitoramento constante das temperaturas e a manutenção adequada desse sistema são essenciais para assegurar o desempenho ideal da usina e prolongar a vida útil de seus componentes.

Sistema Hidráulico

Os sistemas hidráulicos desempenham um papel crucial na casa de força de uma usina hidrelétrica, permitindo o controle e operação das turbinas e geradores.

As unidades hidráulicas, compostas por bomba, motor e válvula de controle, convertem energia hidráulica em mecânica, permitindo o movimento das turbinas.

Então, com a capacidade de regular o fluxo de óleo, é possível ajustar a rotação das turbinas de acordo com a demanda energética, garantindo uma operação eficiente e estável.

Além disso, esses sistemas também podem ser utilizados em tomadas d’água e câmaras de carga, para controle das comportas.

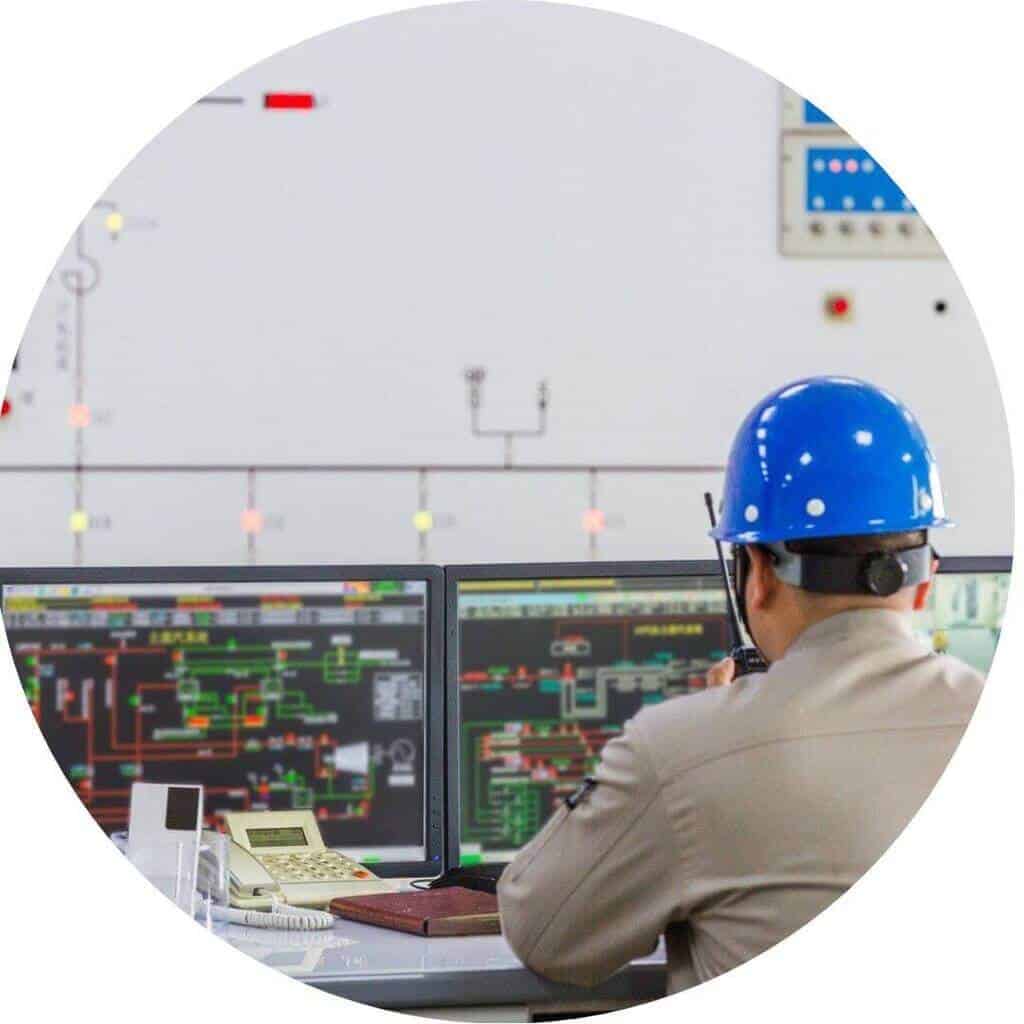

Sala de Comando/Controle

A sala de comando é um espaço essencial em uma usina hidrelétrica, sendo o centro de controle e monitoramento de todo o processo de geração de energia elétrica.

Ou seja, é nessa sala que os operadores e engenheiros controlam e supervisionam as operações da usina, garantindo que ela funcione de maneira segura, eficiente e confiável.

De manteira idêntica, os operadores têm acesso a sistemas avançados de controle e automação que permitem monitorar em tempo real todas as etapas do processo de geração de energia.

Além disso, a sala de comando também é responsável pelo controle da segurança da usina. Os operadores podem realizar ações de emergência em caso de situações adversas, como falhas de equipamentos, etc.

Sistema de Controle e Automação

O sistema de controle e automação é uma central que abriga os equipamentos e softwares responsáveis por gerenciar o funcionamento da usina.

Esse sistema monitora e controla vários equipamentos para garantir o correto funcionamento e a máxima eficiência operacional.

Sobretudo, isso inclui o controle das turbinas, a regulagem do fluxo de água, a temperatura dos geradores, as tensões elétricas, entre outros parâmetros importantes.

Áreas Administrativas e Operacionais

As áreas administrativas e operacionais são destinadas a atividades administrativas, gerenciais e operacionais da usina.

Então, nestas áreas são planejadas as estratégias de operação, realizadas as manutenções, gerenciados os recursos humanos e efetuadas todas as atividades de gestão necessárias para o bom funcionamento da usina hidrelétrica.

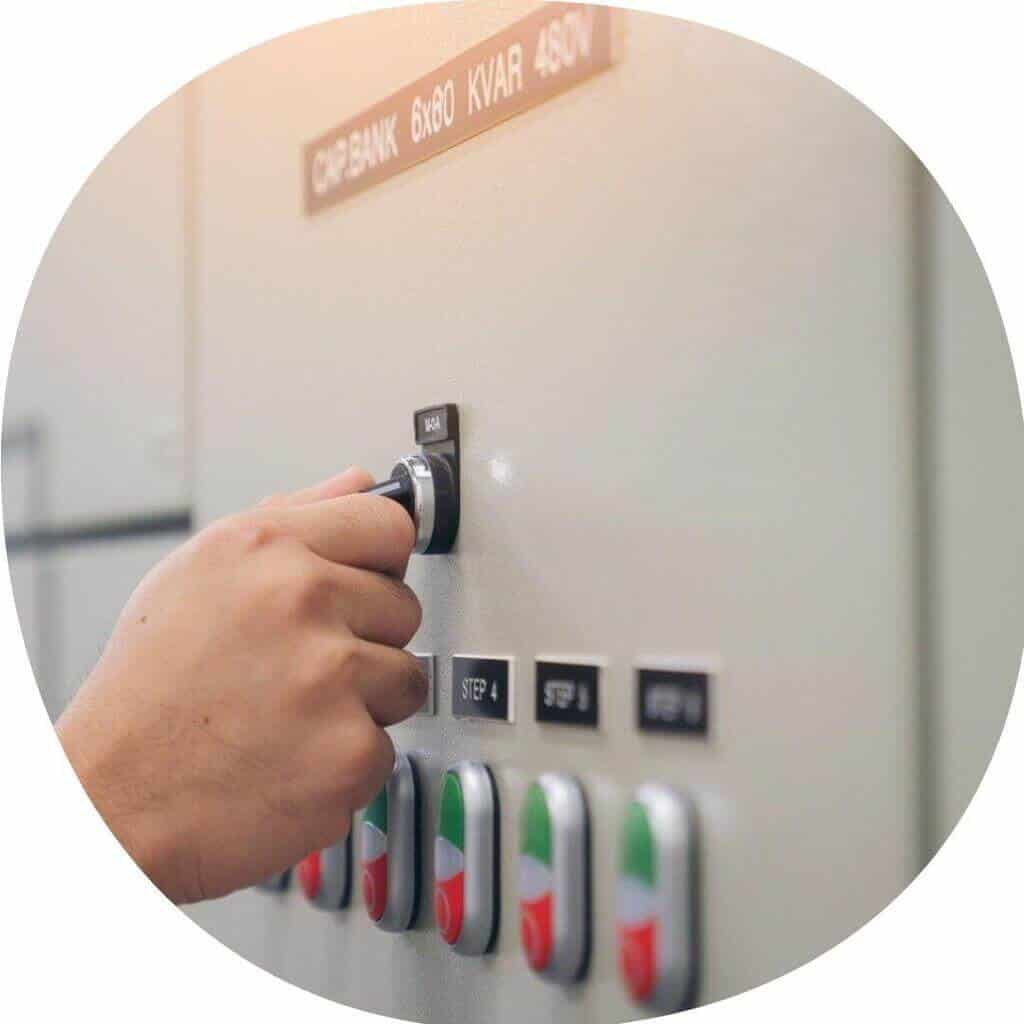

Sistema de Proteção e Controle

O Sistema de Proteção e Controle em uma usina hidrelétrica é uma rede sofisticada de dispositivos e tecnologias com a responsabilidade vital de garantir a segurança, estabilidade e eficiência operacional do empreendimento.

Assim, esse sistema é projetado para monitorar continuamente as variáveis ​​elétricas, mecânicas e hidráulicas da usina, a fim de detectar e responder a qualquer anomalia ou situação de risco.

Por meio de sensores, relés, controladores e algoritmos avançados, ele é capaz de tomar decisões rápidas e precisas, como desconectar equipamentos em caso de falhas, atuar em dispositivos de controle para garantir a estabilidade da rede elétrica e ajustar a produção de energia para atender à procura.

Sistema de Monitoramento

O sistema de monitoramento de uma usina é uma infraestrutura tecnológica fundamental para acompanhar e controlar todas as operações e processos relacionados à geração de energia.

Logo, esse sistema engloba uma variedade de dispositivos, sensores, softwares e plataformas que coletam dados em tempo real e fornecem informações cruciais aos operadores e engenheiros responsáveis pela usina.

Geralmente, esse monitoramento, é integrado a sistemas de automação, permitindo que certos processos e funções sejam controlados automaticamente com base nos dados coletados pelos sensores.

AS 6 ETAPAS PARA O FUNCIONAMENTO DE UMA USINA HIDRELÉTRICA

Para saber como as usina hidrelétricas funcionam, vamos entender as 6 principais etapas para geração de energia  hídrica:

1. Captação de Água para uma Usina Hidrelétrica

O primeiro passo essencial em uma usina hidrelétrica é a captação da água de um reservatório, como um rio ou lago.

A construção de barragens é comum para criar reservatórios que armazenam grandes volumes de água, proporcionando um controle eficiente do fluxo hídrico.

Mas, a construção de barragens passa por uma série de avaliações e estudos que devem ser seguido criteriosamente para atender as condições ambientais e garantir o funcionamento mediante o investimento.

2. Controle de Descarga em uma Usina Hidrelétrica

A descarga controlada é uma etapa fundamental no funcionamento de usinas hidrelétricas, desempenhando um papel crucial na otimização da geração de energia elétrica.

Ou seja, essa prática envolve a liberação controlada de água do reservatório da barragem para alimentar as turbinas e, por fim, gerar eletricidade.

Assim, leva-se em consideração os seguintes pontos para o controle de descarga em uma usina:

• Controle da vazão de água
• Adaptação à demanda de energia
• Manutenção do equilíbrio ambiental
• Controle de inundações
• Ajustes para a eficiência operacional

Em resumo, a descarga controlada em usinas hidrelétricas representa uma prática essencial para otimizar a produção de eletricidade, atender à demanda variável e garantir o equilíbrio ambiental.

3. Canalização para as Turbinas de uma Usina hidrelétrica

A água liberada flui por de canais direcionados para turbinas.

As turbinas são dispositivos mecânicos que convertem a energia cinética da água em energia mecânica rotativa quando a água atinge as pás rotativas das turbinas.

Existem vários tipos de turbinas usadas em usinas hidrelétricas, cada uma adequada para diferentes condições de fluxo de água.

Portanto, a seleção da turbina depende das características específicas do local e do projeto da usina.

4. Geração de Energia Mecânica em uma Usina Hidrelétrica

À medida que a água atinge as turbinas, ela faz com que estas girem.

A energia mecânica gerada pelas turbinas é transmitida para os geradores elétricos acoplados nas turbinas.

Então, esses geradores transformam a energia mecânica em eletricidade por meio do princípio da indução eletromagnética.

5. Transformação de Energia Mecânica em Eletricidade

Nos geradores, a energia mecânica é convertida em energia elétrica.

De fato, isso ocorre por meio do movimento rotativo de ímãs em relação a bobinas condutoras, gerando uma corrente elétrica.

A voltagem chamada tecnicamente de tensão, gerada nas bobinas é inicialmente uma corrente alternada (CA), onde a direção do fluxo de elétrons varia periodicamente.

A maioria das usinas hidrelétricas gera corrente alternada, pois ela é mais fácil de transmitir a longas distâncias.

6. Conexão de uma Usina Hidrelétrica com a Rede Elétrica

Após a transformação da energia mecânica em eletricidade nos geradores da usina, a corrente alternada resultante é levada através de linhas de transmissão até os centros de distribuição.

Neste ponto, transformadores ajustam os níveis de tensão para otimizar a eficiência da transmissão a longas distâncias.

Em outros casos, algumas usinas hidrelétricas são conectadas nas cargas industriais de forma isolada com redes elétricas.

VANTAGENS PARA CONSTRUÇÃO DE UMA USINA HIDRELÉTRICA

Agora que você já conhece como funcionam as usinas hidrelétricas, vamos descobrir as principais vantagens para construção de uma usina hidrelétrica:

Fonte Renovável e Limpa

• Aproveita o fluxo hídrico natural para gerar eletricidade.
• Reduz significativamente as emissões de gases de efeito estufa em comparação com fontes de energia fóssil.

Geração de Energia 24 Horas

• Se a usina hidrelétrica tem alto fluxo de água, sua geração é contínua, ou seja, gera energia elétrica 24 horas por dia.

Estabilidade na Matriz Energética

• Oferece um suprimento constante de eletricidade, reduzindo a dependência de fontes não renováveis.
• Contribui para a estabilidade e diversificação da matriz energética.

Benefícios Socioeconômicos

• Cria empregos diretos e indiretos durante a construção e operação.
• Impulsiona o desenvolvimento socioeconômico em comunidades locais.
• Utilização de reservatórios para atividades como agricultura, pesca e turismo.

DESVANTAGENS NA CONSTRUÇÃO DE UMA USINA HIDRELÉTRICA

Como nem tudo é um “mar de rosas”, as usinas também possuem suas desvantagens.

Vamos identificar abaixo as principais desvantagens na construção de uma usina hidrelétrica:

Impactos Ambientais

• Alterações no curso natural dos rios durante a construção da barragem.
• Submersão de áreas extensas, resultando na perda de habitats naturais.

Gestão da Água

• Possíveis impactos na quantidade e qualidade da água rio abaixo da barragem.
• Alterações no regime hidrológico afetando ecossistemas aquáticos e atividades humanas dependentes da água.

Desafios Logísticos

• Grandes projetos de construção podem apresentar desafios logísticos e demandar recursos extensivos.
• Necessidade de gestão cuidadosa para minimizar os impactos adversos.

SERVIÇOS DA APLICA ENGENHARIA EM USINAS HIDRELÉTRICAS

Segue abaixo, um descritivo da participação da Aplica Engenharia nos serviços de uma usina hidrelétrica:

Tecnologia e Inovação

A Aplica Engenharia está sempre atenta às novas tecnologias e inovações no setor de energia e engenharia.

A empresa busca implementar soluções de automação, monitoramento remoto e análise de dados para otimizar a operação e melhorar o desempenho das usinas hidrelétricas.

Projetos e Engenharia Elétrica

A Aplica Engenharia é responsável por desenvolver projetos elétricos detalhados para usinas hidrelétricas e subestações.

Estas etapas, inclui o dimensionamento e a especificação dos equipamentos elétricos, a definição dos sistemas de proteção e controle, a elaboração de diagramas elétricos e a seleção dos materiais adequados para garantir o desempenho e a confiabilidade da instalação.

Conheça o trabalho da Aplica Engenharia em projetos clicando aqui.

Consultoria em Gestão de Equipes e Engenharia na Obra

Além dos aspectos técnicos, a Aplica Engenharia também pode atuar como consultora em gestão de equipes e engenharia na obra da usina hidrelétrica.

Em outras palavras, isso inclui a supervisão e o suporte técnico durante a execução dos projetos, garantindo que todas as atividades sejam conduzidas de acordo com as melhores práticas e os padrões de segurança.

Clique aqui e conheça mais sobre nossos serviços de consultoria.

Supervisão e Construção

Conte com a Aplica Engenharia para a supervisão e gerenciamento completo da construção da sua usina hidrelétrica.

Nossa equipe de especialistas garante que todos os processos sejam conduzidos com eficiência, qualidade e dentro dos prazos estabelecidos.

Vistorias e Laudos Periódicos

A empresa realiza vistorias periódicas nas instalações elétricas da usina e das subestações para avaliar o estado de conservação dos equipamentos, identificar possíveis falhas e verificar o cumprimento das normas e regulamentos.

Com base nessas vistorias, a Aplica Engenharia emite laudos técnicos que apontam as condições dos equipamentos e estruturas e recomendações para eventuais ajustes ou reparos.

Se você precisa de uma vistoria, laudo ou medição, clique aqui.

Segurança e Confiabilidade Elétrica

Treinamento e Capacitação

A empresa também pode oferecer treinamentos e capacitações para a equipe da usina hidrelétrica, visando aprimorar o conhecimento técnico dos profissionais e a eficiência das operações elétricas.

Compromisso Ambiental e Segurança com Aplica Engenharia

A empresa tem um compromisso sólido com as questões ambientais e a segurança.

Nossa equipa se preocupa em implementar práticas sustentáveis, minimizando o impacto ambiental das usinas e garantindo a segurança dos trabalhadores e das comunidades ao redor das instalações.

Em resumo, a Aplica Engenharia é uma empresa especializada e experiente no setor de usinas hidrelétricas, com uma abordagem completa que engloba desde a fase de estudos e licenciamento até a operação, manutenção e modernização das usinas.

Nosso conhecimento e comprometimento a tornam uma parceira confiável para o desenvolvimento e a gestão de projetos de energia hidrelétrica.

Conclusão

A Aplica Engenharia é a parceira ideal para todos os serviços elétricos relacionados a usinas hidrelétricas.

Nossa vasta experiência nos permite oferecer soluções completas, desde o estudo inicial até a vistoria periódica, proporcionando um fornecimento sustentável e seguro de energia elétrica.

Entre em contato conosco hoje mesmo para conhecer melhor nossos serviços e como podemos ajudar a sua usina a alcançar o máximo potencial.

Estamos prontos para ser a sua escolha confiável em energia e engenharia hidrelétrica.

PERGUNTAS E RESPOSTAS SOBRE - USINAS HIDRELÉTRICAS

CLIQUE ABAIXO E ENTRE EM CONTATO CONOSCO, TEMOS ENGENHEIROS À DISPOSIÇÃO
