Inspeção de Termografia Elétrica

Identificar problemas elétricos antes que se tornem falhas graves é um dos maiores desafios da manutenção industrial, e a termografia oferece uma resposta técnica eficiente e não invasiva para isso.

Empresas que adotam essa prática regularmente conseguem antecipar falhas que passariam despercebidas em inspeções visuais convencionais.

A inspeção de termografia elétrica permite visualizar pontos de aquecimento anormal sem a necessidade de desligar os equipamentos avaliados durante o processo de medição.

Essa característica não invasiva é um dos motivos que tornam essa tecnologia tão utilizada na manutenção preditiva industrial.

Neste artigo você vai entender como esse processo funciona na prática, quando ele deve ser realizado e o que esperar de um laudo técnico completo.

Também vai ver por que a metodologia usada na inspeção influencia diretamente a precisão dos resultados obtidos e a confiabilidade do laudo final.

Escolher um profissional experiente para conduzir essa análise faz toda a diferença entre um diagnóstico útil e um relatório apenas superficial.

O que é e como funciona a inspeção de termografia elétrica

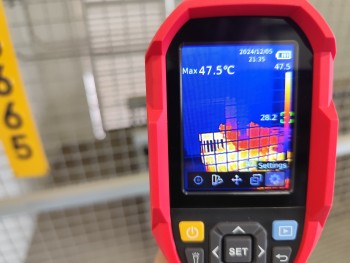

A inspeção de termografia elétrica utiliza câmeras infravermelhas para capturar imagens térmicas de componentes elétricos em operação normal, identificando variações de temperatura fora do padrão.

O processo envolve o escaneamento de painéis, conexões, motores e demais equipamentos, seguido de análise técnica das imagens capturadas durante a visita.

Cada ponto de aquecimento identificado é avaliado conforme sua gravidade, considerando a carga do sistema e as condições ambientais no momento exato da medição realizada.

Metodologia aplicada durante a inspeção

A inspeção segue um roteiro técnico que prioriza pontos críticos da instalação, como quadros de distribuição, conexões de alta corrente e equipamentos com histórico de falhas anteriores.

Essa metodologia estruturada evita que pontos relevantes sejam esquecidos durante a visita técnica em campo, garantindo cobertura completa da instalação avaliada.

Ferramentas utilizadas na inspeção

Além da câmera infravermelha, a inspeção de termografia elétrica costuma envolver instrumentos complementares, como alicates amperímetros, para correlacionar temperatura e carga real do circuito.

Essa combinação de dados aumenta a precisão do diagnóstico técnico apresentado no relatório final.

Para quem é indicada essa inspeção

Qualquer instalação elétrica que dependa de continuidade operacional pode se beneficiar de inspeções termográficas periódicas e bem documentadas.

Essa inspeção costuma ser indicada para:

•          Indústrias com painéis elétricos e motores de grande porte
•          Subestações e eletrocentros que exigem monitoramento constante
•          Empresas que buscam reduzir paradas não planejadas
•          Plantas que precisam comprovar manutenção preventiva em auditorias

Também é comum a realização após reformas elétricas, para validar se as novas conexões estão operando dentro da normalidade térmica esperada.

Inspeção emergencial após eventos

Em alguns casos, a inspeção é solicitada após um evento específico, como uma pane elétrica, para identificar se há outros pontos com risco similar na instalação.

Esse tipo de inspeção emergencial ajuda a evitar a repetição do mesmo problema em outro ponto do sistema.

Vantagens de realizar essa inspeção periodicamente

Realizar a inspeção de termografia elétrica com regularidade permite identificar falhas antes que causem danos maiores ao sistema elétrico da planta.

Entre os principais benefícios estão:

•          Detecção precoce de conexões soltas ou sobrecarregadas
•          Redução de paradas não planejadas na produção
•          Documentação técnica para auditorias e seguradoras
•          Aumento da vida útil de equipamentos e painéis elétricos

Esse cuidado técnico também contribui para reduzir o consumo de energia, já que conexões aquecidas costumam indicar perdas elétricas evitáveis.

Características de uma inspeção tecnicamente completa

Uma inspeção bem conduzida gera um relatório técnico com imagens térmicas, análise de cada ponto crítico identificado e recomendações objetivas para correção.

O laudo costuma classificar os pontos por nível de gravidade, ajudando o cliente a priorizar as correções mais urgentes antes das demais.

Também é importante que a inspeção considere a carga real do sistema no momento da medição, já que cargas baixas podem mascarar problemas reais existentes.

Comparação entre inspeções periódicas

Quando a inspeção de termografia elétrica é realizada de forma recorrente, é possível comparar resultados anteriores e identificar tendências de aquecimento gradual em determinados pontos.

Essa análise comparativa é um dos maiores diferenciais de programas de inspeção contínuos em relação a avaliações pontuais.

Perguntas frequentes sobre inspeção de termografia elétrica

Com que frequência essa inspeção deve ser realizada?

Recomenda-se periodicidade anual, podendo ser mais frequente em instalações críticas ou com histórico de falhas recorrentes.

A inspeção exige o desligamento dos equipamentos avaliados?

Não, a inspeção é realizada com o sistema em operação normal, permitindo identificar problemas reais sem interromper a produção.

Quais equipamentos costumam ser inspecionados?

Painéis elétricos, disjuntores, transformadores, motores, conexões e demais componentes sujeitos a aquecimento durante a operação.

O laudo dessa inspeção é aceito em auditorias técnicas?

Sim, o laudo técnico gerado costuma ser aceito como comprovação de manutenção preventiva em auditorias e processos de certificação.

É possível solicitar essa inspeção de forma emergencial?

Sim, muitas empresas realizam inspeções emergenciais após eventos elétricos específicos para identificar riscos adicionais na instalação.

Se sua empresa precisa de uma inspeção termográfica confiável, a equipe da Aplica Engenharia está pronta para atender com experiência e documentação técnica completa. Entre em contato pelo WhatsApp ou e-mail e converse com nossa equipe.
