Simulação de Aterramento Elétrico

Antes de instalar fisicamente uma malha de aterramento, é possível prever seu comportamento elétrico por meio de modelagem computacional, evitando surpresas na fase de execução.

A simulação de aterramento elétrico utiliza software especializado para calcular resistência, potencial de passo e potencial de toque antes mesmo da obra começar, em qualquer região do país.

Neste artigo você vai entender como essa simulação funciona na prática, em que momento do projeto ela deve ser realizada e por que ela se diferencia das medições feitas após a instalação.

Também vai ver como esse tipo de análise reduz riscos em projetos de subestações e plantas industriais de maior porte, independentemente da localização do empreendimento no Brasil.

O que é e como funciona a simulação de aterramento elétrico

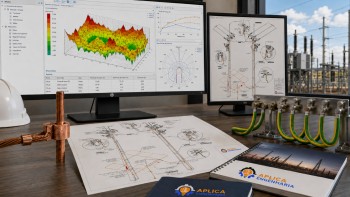

A simulação de aterramento elétrico utiliza software especializado para modelar o comportamento da malha de aterramento antes de qualquer intervenção física no terreno.

O processo parte de dados de resistividade do solo, estratificação das camadas e configuração proposta para a malha, gerando previsões sobre o desempenho elétrico do sistema.

Diferente da medição de campo, que avalia uma malha já instalada, a simulação permite testar diferentes configurações antes de decidir qual será efetivamente construída.

Diferença entre simulação e medição de campo

A medição de campo avalia a resistência de um sistema físico já existente, enquanto a simulação prevê o comportamento de um sistema que ainda será construído.

Uma simulação de aterramento elétrico bem conduzida reduz a necessidade de ajustes corretivos depois que a malha já está fisicamente instalada.

Para quem é indicada essa simulação

Empreendimentos que estão na fase de projeto de subestações, usinas ou plantas industriais de maior porte se beneficiam dessa análise computacional prévia, em qualquer estado do Brasil.

Essa simulação costuma ser indicada para:

•          Subestações de energia em fase de projeto
•          Usinas de geração solar ou hidrelétrica em planejamento
•          Plantas industriais com equipamentos sensíveis a variações elétricas
•          Empreendimentos com solos de resistividade elevada ou heterogênea

Também é comum a solicitação em processos de ampliação, quando a malha existente precisa ser redimensionada para atender a nova demanda.

Solos com resistividade elevada

O território brasileiro apresenta grande variedade de solos, e terrenos rochosos ou muito secos apresentam resistividade elevada, exigindo soluções técnicas específicas para atingir valores de resistência adequados.

Uma simulação de aterramento elétrico ajuda a testar alternativas, como tratamento químico do solo, antes de definir a solução final do projeto.

Vantagens de simular antes de construir

A simulação de aterramento elétrico permite identificar problemas de projeto antes que se tornem custosos durante a fase de construção, em qualquer parte do país.

Entre os principais benefícios estão:

•          Redução de retrabalho e custos de correção após a instalação
•          Otimização da quantidade de hastes e cabos necessários
•          Previsão de potenciais de passo e toque para segurança de pessoas
•          Base técnica sólida para aprovação do projeto junto a órgãos reguladores

Esse tipo de análise também facilita a comparação entre diferentes configurações de malha antes de escolher a solução definitiva.

Otimização de custos no projeto

Simular diferentes cenários permite encontrar a configuração mais econômica que ainda atenda aos requisitos técnicos de segurança exigidos pela norma vigente.

Esse equilíbrio entre custo e segurança dificilmente é alcançado sem uma etapa prévia de modelagem computacional bem conduzida.

Características de uma simulação tecnicamente completa

Uma simulação de aterramento elétrico completa considera a estratificação real do solo, obtida por meio de medições de resistividade em campo antes da modelagem.

O relatório técnico gerado deve apresentar valores previstos de resistência, potencial de passo, potencial de toque e elevação de potencial de terra da malha proposta.

Também é importante que o software utilizado seja tecnicamente reconhecido e que o profissional responsável tenha experiência na interpretação correta dos resultados obtidos.

Atendimento a diferentes regiões do Brasil

Cada região do país tem características distintas de solo, clima e incidência de descargas atmosféricas, o que influencia diretamente os parâmetros considerados na simulação.

Uma equipe com experiência em diferentes estados brasileiros consegue ajustar a metodologia conforme a realidade específica de cada empreendimento atendido.

Validação com medição pós-instalação

Depois que a malha é fisicamente instalada, uma medição de campo confirma se os valores reais correspondem ao que foi previsto durante a simulação inicial.

Essa validação fecha o ciclo entre projeto e execução, garantindo que a solução construída realmente atenda ao que foi planejado tecnicamente.

Perguntas frequentes sobre simulação de aterramento elétrico

Em que momento do projeto a simulação deve ser feita?

Idealmente na fase de projeto, antes da definição final da malha e da compra de materiais para a instalação.

A simulação substitui a medição de campo depois da instalação?

Não. A simulação prevê o comportamento antes da obra, enquanto a medição de campo confirma o resultado real após a instalação.

Quais dados são necessários para realizar essa simulação?

Resistividade do solo estratificada, área disponível para a malha e características elétricas do sistema a ser protegido.

Essa simulação é útil para solos de baixa resistividade também?

Sim, mesmo em solos favoráveis a simulação ajuda a otimizar custos e confirmar que a configuração proposta atende aos requisitos técnicos.

Esse serviço atende empreendimentos em qualquer estado do Brasil?

Sim, a simulação pode ser realizada remotamente a partir dos dados de resistividade do solo, com apoio técnico em todo o território nacional.

Se seu empreendimento precisa de uma simulação técnica confiável antes de construir a malha de aterramento, a equipe da Aplica Engenharia está pronta para atender em qualquer região do Brasil. Entre em contato pelo WhatsApp ou e-mail e converse com nossa equipe.
